河北高速公路监控系统

2019/5/1

项目描述

廊涿高速公路起自涿州南松林店,终于廊坊市的旧州,路线全长58.4公里,是河北省高速公路布局规划“五纵六横七条线”中“线3”(密云-平谷-三河-香河-廊坊-涿州)的重要组成路段。

面临挑战

廊涿高速公路上已开发建成多个分散的系统,视频监控、电力监控、机房监控等各系统各自独立运作,相互之间并无资源共享与信息交互,一旦发布指令,需要动用多个工作人员分别单独操作,导致管理效率低下,运营成本较高。

系统要求

  1. 分布式架构,集中式管理
  2. 多湿、高低温的恶劣环境下稳定运行

方案设计

赌博网为客户规划的方案中,将三层交换机、一台二层环网交换机和解码器以及显示设备均放置在中控中心进行监控,其他交换机分布在各个需要监控的点位上,构成了分布式架构,集中式管理的方案,方案中规定了三个VLAN区域,分别连接的是三种不同的设备类型VLAN11连接的是本地的编码器和中控的解码器,VLAN12连接的串口服务器等其他设备,VLAN13用作于对交换机进行管理和配置。而三层交换机的作用是用于三个VLAN的通讯。该方案的优点是每个VLAN分别负责指定的数据流量,视屏流不会同时影响到控制流,这样达到网络的最优化配置。

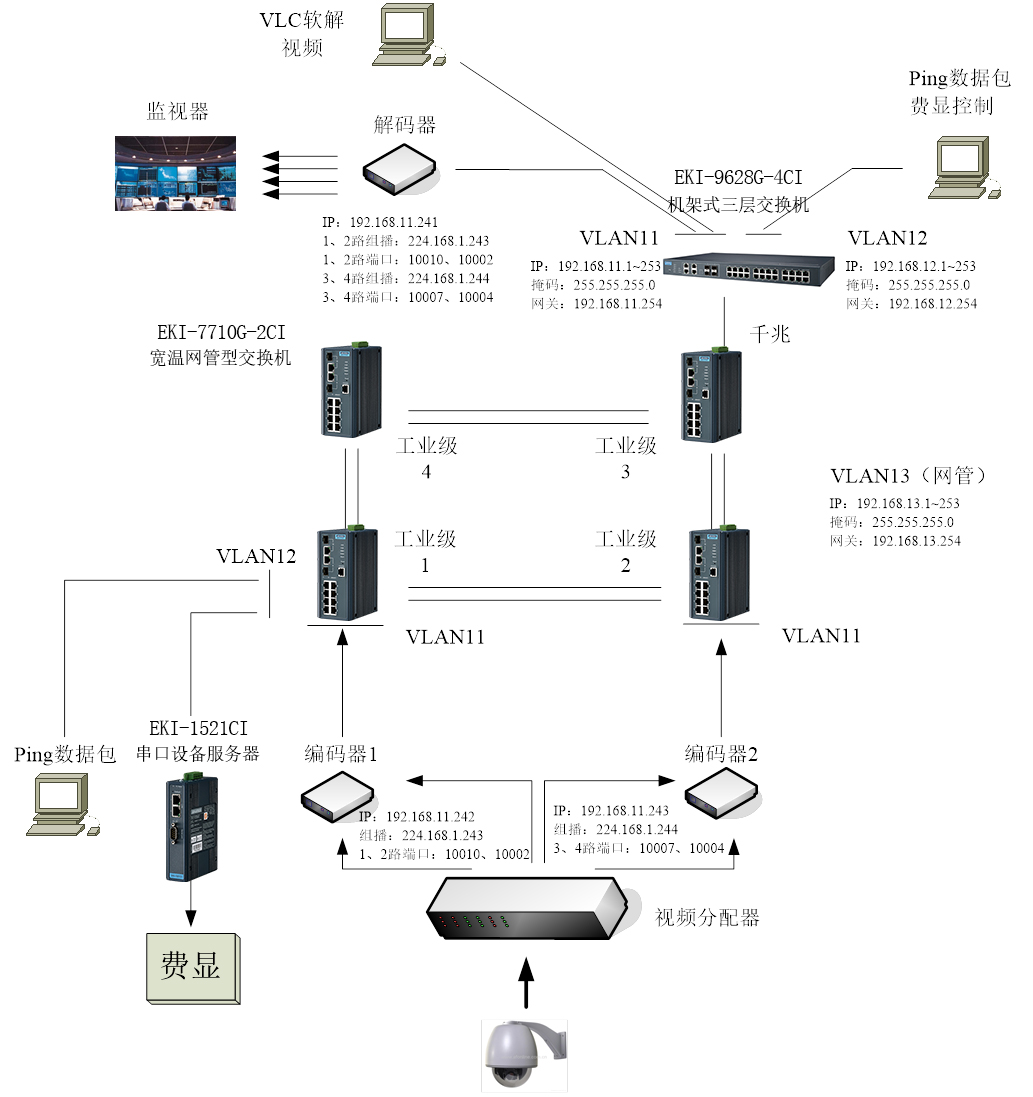

图一、方案架构图图.

图一是方案的整体规划图,当视频流通过视频分配器,分成两路的讯号,再通过环网进行传输,最后再通过解码器,连接显示设备。视频的传输通过组播的方式进行传输,这就需要支持IGMP Snooping的交换机,方案中采用EKI-7710G-2CI的宽温型交换机,很好的实现了组播的需要,又实现了隧道的多湿、高低温的恶劣环境的需求,保证了视频的稳定、迅捷的传输。

相关产品

EKI-9628G-4CI24GE+4G Combo
三层网管型交换机

  • 24 x RJ45 + 4 x RJ45/SFP组合端口.
  • 全GbE速度
  • 双冗余电源输入

EKI-7710G-2CI
8百兆电2千兆光网管型工业以太网交换机

  • 8个快速以太网端口,2个千兆光电组合端口
  • SFP插槽可进行简单灵活的光纤扩展
  • 冗余:千兆X-Ring(超高速自愈时间时间<20 ms),RSTP/STP(802.1w/1D)
  • IXM技术支持快速布建
  • 安全:IP/MAC和端口限制,DHCP服务器,IP访问列表,802.1X,SNMPv3
  • 管理:网络,Telnet,串口控制,SNMP
  • -40 ~75°C宽工作温度(EKI-7710E-2CI)
  • 12-48v冗余直流电源输入,1个继电器输出

EKI-1521CI
1端口RS-232/422/485隔离宽温串口设备服务器

  • 支持2个10/100 Mbps 自适应以太网端口
  • 提供串口重发(虚拟串口),TCP和UDP操作模式
  • 支持最大921.6kbps波特率
  • 每串口最多支持5台主机同时访问
  • 最多支持16台主机访问TCPClient模式
  • 内建针对所有串行信号的15KV ESD保护
  • 提供了丰富的配置方法,包括windows程序、telnet和web
  • 支持32位/64位 Windows 2000/XP/Vista/7,Windows server2003/2008,Windows CE 5.0及Linux
  • RS-485自动数据流控制
  • 支持D.C. 电源端口突波保护,线对线 2 KV,线对地 4 KV;讯号端口 4 KV
  • 支持隔离和宽工作溫度
